Динамическое интерметаллидное старение при механическом сплавлении урана и железа

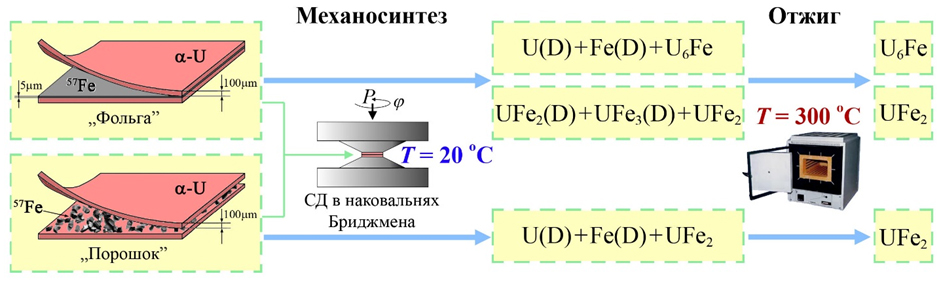

В исследованиях по созданию термо- и радиационно стойких материалов привлекаются данные по влиянию на структуру сверхвысоких деформаций. Методами зондовой мессбауэровской спектроскопии на ядрах ⁵⁷Fe и электронной микроскопии исследовано динамическое деформационное старение при механическом синтезе ²³⁸U с ⁵⁷Fe. Установлено, что в результате сдвига под давлением во вращающихся наковальнях Бриджмена при комнатной температуре образцов (типа «сэндвич») металлических урана и железа формируются интерметаллические соединения U₆Fe, UFe₂ и «прекурсор» в виде дефектных интерметаллических фаз UFe₂(D), UFe₃(D) и механической смеси Fe(D) и U(D), см. рис. 1. Образующиеся после деформации фазы имеют сверхтонкие параметры аналогичные полученным при скоростной закалке расплавов U–Fe близкого состава, что подтверждает общность вакансионных механизмов превращения при сверхвысокой пластической деформации и скоростной закалке. Наблюдаемые фазовые переходы являются следствием большой плотности подвижных точечных дефектов. Полученный результат согласуется с данными по увеличению термической стабильности урана, легированного железом.
