Износостойкие газотермические покрытия на алюминиевой подложке

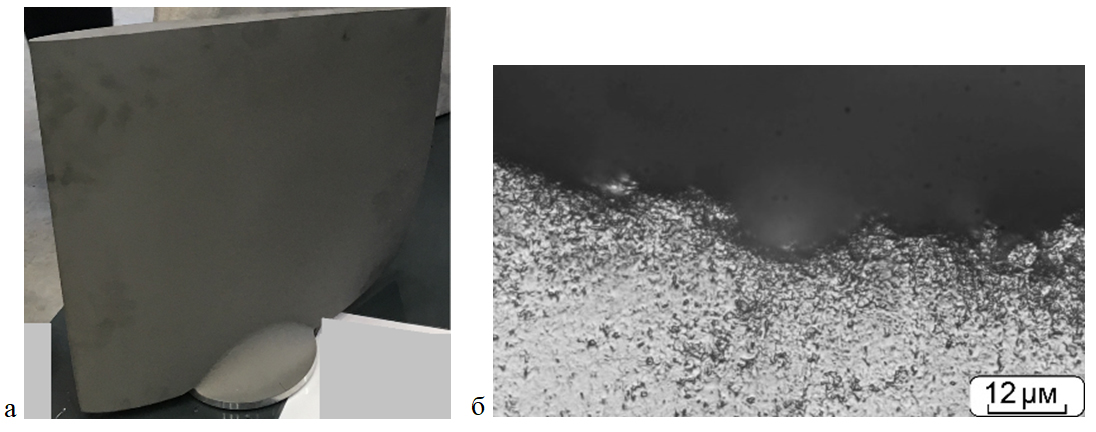

Проведены испытания на газоабразивное изнашивание алюминиевого сплава AlSi7Mg0,3, покрытий на этом сплаве, из WC-10Co-4Cr, Cr3C2-25NiCr и стали 180Х27Н17М4, полученных сверхзвуковым газовоздушным напылением, и проанализированы их результаты. Показано, что относительная износостойкость покрытий WC-10Co-4Cr выше, чем у альтернатив в 2-14 раз, и увеличивается при воздействии более твердых абразивов. Покрытия толщиной менее 100 мкм растрескиваются из-за проминания на пластичной Al подложке. При напылении в приповерхностном слое подложки, толщиной 20-40 мкм, формируется модифицированная эвтектика на основе сферических частиц кремния, что увеличивает твёрдость и прочность этого слоя. В приповерхностном слое металлокерамических покрытий наблюдается ~20 % снижение твердости относительно верхних слоев. Такое сочетание свойств на границе покрытие-подложка способствует повышению работоспособности износостойких покрытий на Al подложке, рис. 1. Результаты востребованы в авиационной, транспортной технике и машиностроении для упрочнения деталей из алюминиевых сплавов, подверженных газоабразивному износу.
