Соотношение размер кристалла - степень деформации в сверхсжатых материалах

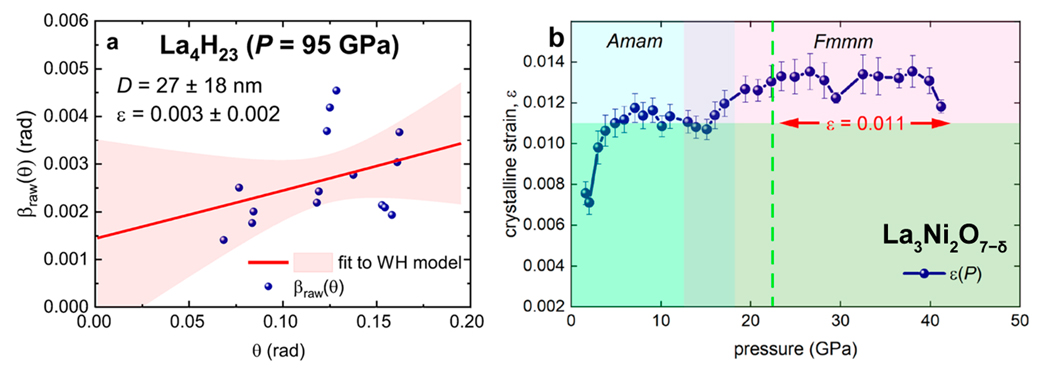

Сверхсжатые гидриды (открытые группой Еремеца 10 лет назад (10.1038/nature14964)) и сверхсжатые никелаты (сверхпроводимость в которых была предсказана Анисимовым в 1999 г. (10.1103/PhysRevB.59.7901)) обладают рекордными температурами перехода в сверхпроводящее состояние и являются одновременно материалами с полностью неизвестной атомной структурой, поскольку ни один из существующих методов микроскопии с субмикронным разрешением не может быть применен для образцов, сверхсжатых в алмазных наковальнях. В данной работе, мы впервые в мировой литературе определили основные микроскопические структурные параметры сверхсжатых материалов, а именно степень деформации, ε, и средний размер нанокристаллитов. D. Величины D и ε определялись из рентгеновских Лауэграмм методом Уильямсона-Холла. В качестве объектов исследования были выбраны гидридный сверхпроводник La₄H₂₃ (Т_с = 80 K, P = 95 ГПа) и никелатный сверхпроводник La₃Ni₂O_7−δ (Т_с = 60 K, P = 22 ГПа). Мы обнаружили, что зависимость ε(P) в La₃Ni₂O_7−δ имеет трехкупольную форму в диапазоне давлений 1.6 ГПа ≤ P ≤ 41.2 ГПа. Мы также определили температуры Дебая, Θ_D, для La₄H₂₃ и La₃Ni₂O_7−δ.
