Мониторинг изменения относительной магнитной проницаемости при циклических испытаниях на изгиб образцов из аустенитной стали 10Х18Н10Т

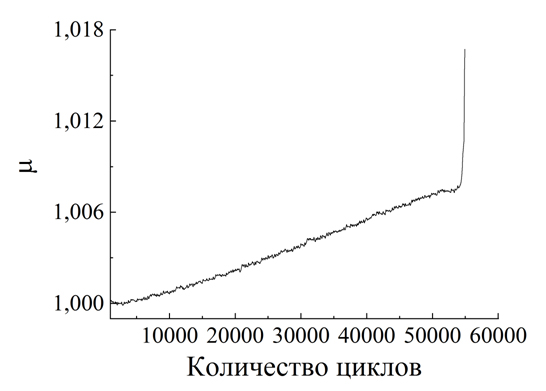

С помощью локального измерения относительной магнитной проницаемости установлена эволюция изменения фазового состава в образцах из аустенитной хромоникелевой стали 10Х18Н10Т во время циклических изгибных деформационных воздействий при комнатной температуре. Зафиксировано, что в участках образца, испытывающих максимальные напряжения, начинаются фазовые переходы аустенит – мартенсит деформации, при которых в парамагнитной аустенитной матрице в сверхмалых количествах образуется ферромагнитный мартенсит, что приводит к росту относительной магнитной проницаемости (µ). Показана возможность определения зон локализации мартенсита деформации, появление которых свидетельствует о начале процессов трещинообразования и предразрушения материала.
