Влияние пластической деформации на структуру и свойства упорядоченного сплава Cu-56Au (ат.%)

А.Ю. Волков, О.В. Антонова, Д.А. Комкова, О.С. Новикова, П.О. Подгорбунская, А.А. Гаврилова, Д.А. Згибнев

Институт физики металлов имени М.Н. Михеева УрО РАН, г. Екатеринбург



Проведено изучение микроструктуры и физико-механических свойств в ходе пластической деформации сплава Cu-56Au (ат.%), в котором сформирована длиннопериодная упорядоченная фаза CuAuII. Показано, что в процессе деформации сначала происходит разрушение с-доменной структуры, ламельная структура более устойчива к деформационным воздействиям (Рис.1а). После деформации на 30% микротвердость исходно упорядоченного сплава становится выше микротвердости сильно деформированного разупорядоченного сплава. После деформации на 70% формируется ультрамелкозернистая двухфазная структура (порядок+беспорядок). Установлено, что умеренная деформация (на 20÷30%) упорядоченного сплава Cu-56Au приводит к получению оптимального баланса прочностных свойств (предел текучести: σ0.2=960 МПа) и удельного электросопротивления: ρ=10.5х10-8 Ом ∙ м. Впервые проведен анализ деформационного поведения образцов упорядоченного и неупорядоченного сплава Cu-56Au с точки зрения определения теоретического момента потери устойчивости их пластического течения в ходе механических испытаний на растяжение (Рис.1б).

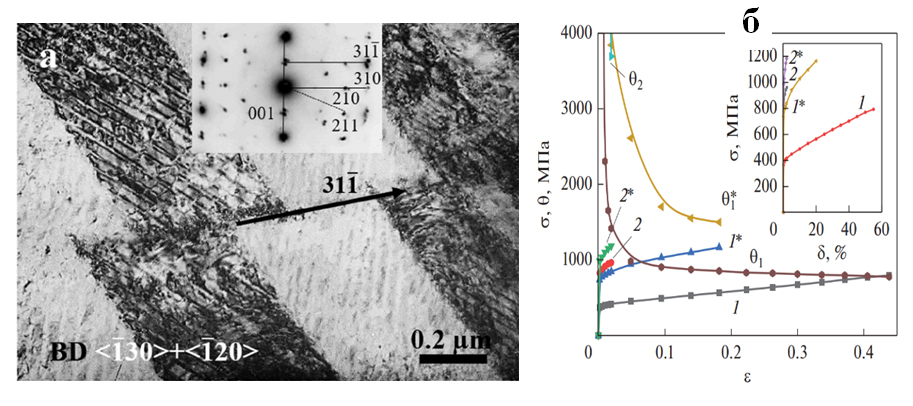

Рис. 1. (а) Ламельная структура упорядоченного сплава Cu-56Au, деформированного прокаткой на 10%; (б) Зависимости истинного напряжения (1, 1*, 2 и 2*).





  1. Effect of moderate plastic deformation on structure and properties of the ordered Cu056Au (at.%) alloy / A.Yu. Volkov, O.V. Antonova, D.A. Komkova, A.V. Glukhov, E.G. Volkova, A.A. Livinets, P.O. Podgorbunskaya, B.D. Antonov // Materials Science and Engineering A. — 2023. — V. 865. — P. 144626.
  2. Микроструктура и деформационное поведение упорядоченного сплава Cu-56ат.%Au / О.В. Антонова, О.С. Новикова, А.Ю. Волков, А.А. Ливинец, П.О. Подгорбунская // ФММ. — 2023. — Т. 124. — С. 91—97.
  3. Кинетика атомного упорядочения сплава Cu-56 ат.% Au при температуре 250°С / А.Ю. Волков, П.О. Подгорбунская, О.С. Новикова, А.И. Валиуллин, А.В. Глухов, Н.А. Кругликов // Неорганические материалы. — 2023. — Т. 59. — С. 589—596.
  4. Кинетика формирования сверхструктуры L10 в сплаве Cu-56Au (ат.%): резистометрическое исследование / П.О. Подгорбунская, Д.А. Згибнев, А.А. Гаврилова, О.С. Новикова, А.Ю. Волков // Frontier Materials & Technologies. — 2023. — № 3. — С. 83—94.



1.3.2. Физика конденсированных сред и физическое материаловедение.

Работа выполнена в рамках проекта РНФ.
